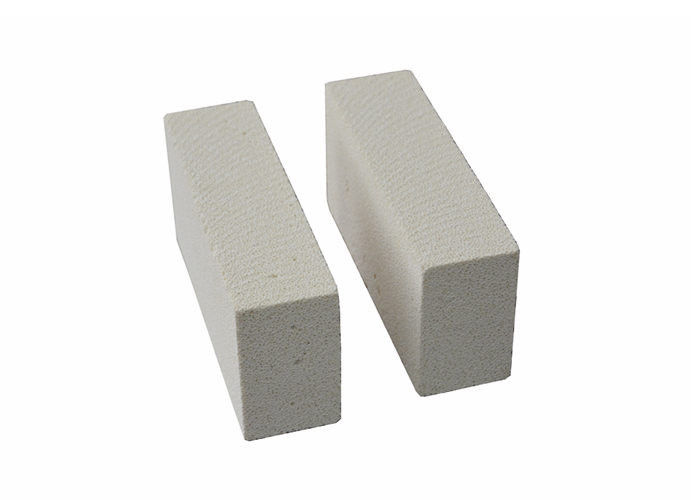

O baixo tijolo da isolação da mulite do ferro refere um produto refratário deisolamento feito da bauxite com um índice Al2O3 de não menos de 48%.
O baixo tijolo da isolação da mulite do ferro é feito principalmente do clinquer da bauxite, combinado com a argila como as matérias primas, misturadas com as pastas e a serragem.
A fim melhorar o desempenho de produto, a alumina industrial, o corindo, o sillimanite, o kyanite, e o silicone são adicionados o pó podem ser produzidos com densidade de maioria acima de 0.4g/cm3. O índice Al2O3 e a densidade de maioria são diferentes, a mais alta temperatura do funcionamento são igualmente diferentes, geralmente 1250-1350 o ℃, alguns o ℃ até 1550
Processo de produção:
O baixo tijolo da isolação da mulite do ferro inclui cinco porções: preparação do agente de formação de espuma, preparação da pasta da espuma, moldar, secar e atear fogo.
(1) preparação do agente de formação de espuma.
(2) modulação da lama da espuma.
(3) formação.
(4) seque.
acendimento (de 5).
A densidade de maioria do tijolo deisolamento de pouco peso da série do GM é 0.6~1.25g/cm3. As temperaturas de trabalho variam desde 1300 ℃ a 1600℃. Cada categoria de produtos tem o projeto original para encontrar térmico diferente, físico e os tijolos deisolamento de pouco peso da série química de demands.GM são feitos da boa qualidade e das matérias primas super-puras, com enchimentos restritamente classificados de acordo com suas categorias. Estes enchimentos podem formar uma estrutura de poro uniforme após queimado durante o processo de fabricação. Cada cara do tijolo é feita à máquina ao material exato exigido de size.this rentável diminuindo custos do combustível, custos de construção e diminuição da quantidade de tempo gastada na fornalha de alta temperatura.
Características do tijolo de isolamento
- Mais baixa condutibilidade térmica
- Mais baixa densidade de volume
- Caráter de pouco peso
- Mais baixa taxa do rastejamento em de alta temperatura
- Bom desempenho da resistência de choque térmico
- Resistente temperado mais alto com bom refractoriness
Aplicações do tijolo de isolamento
Os forros refratários de superfícies quentes ou de suportar camadas deisolamento de outros materiais refratários. Os forros refratários ou os materiais deisolamento as fornalhas da pirólise das fornalhas industriais no petróleo ou as indústrias químicas, como, do etileno, fornalhas tubulares, reformando fornalhas da amônia sintética, geradores do gás e estufas de alta temperatura da canela, etc.
Especificações do tijolo de isolamento
- Os índices da alumina variam de 40% a 80%
- Amplamente utilizado durante todo a indústria metalúrgica
Indicadores físicos e químicos para o tijolo de isolamento
| Propriedades do tipo |
JM-23 |
JM-26 |
JM-28 |
JM-30 |
JM-32 |
| Temperatura da classificação (℃) |
1300 |
1400 |
1500 |
1550 |
1600 |
| Densidade de maioria (g/cm3) |
0,6 |
0,8 |
0,9 |
1,0 |
1,1 |
| Força de esmagamento frio (MPa) |
1,2 |
1,8 |
2,5 |
3,3 |
3,5 |
| Módulo da ruptura (MPa) |
1,0 |
1,7 |
2,3 |
3,1 |
3,2 |
| Mudança linear permanente (CT x24h) % |
0,6 |
0,6 |
0,8 |
0,9 |
1,01 |
| Expansão térmica (%) @ 1000℃ |
0,50 |
0,52 |
0,52 |
0,53 |
0,7 |
| Condutibilidade térmica (W/m.k) |
℃ 350 |
0,18 |
0,27 |
0,32 |
0,38 |
0,49 |
| ℃ 400 |
0,20 |
0,29 |
0,34 |
0,40 |
0,5 |
| ℃ 600 |
0,24 |
0,32 |
0,36 |
0,42 |
0,51 |
|
Produto químico
Análise (%)
|
Al2O3 |
40 |
56 |
67 |
73 |
77 |
| Fe2O3 |
1,0 |
0,8 |
0,7 |
0,7 |
0,5
|
Por favor verifique seu email!
